Toote kirjeldus:
Kui räniplaadile kantakse kuumust ja oksüdeerivaid kemikaale, tekib ränidioksiidi (SiO2) kiht. Seda protsessi nimetatakse termiliseks oksüdatsiooniks. Kuigi kasutada võib mis tahes halogeengaasi, kasutatakse selle kihi loomiseks kõige sagedamini vesinikku ja/või gaasilist hapnikku. Enamiku nõuete jaoks kasutab termilise oksiidi kasvatamine soojusallikat, et kiirendada seda reaktsiooni ja tekitada kuni 25,000Å paksuseid oksiidikihte. Ränidioksiidi kasv toimub välisõhus umbes 20Å (angströmi) paksustel vahvlitel.
Kuigi termooksiidvahvlitel on mitu kasutusala, kasutatakse neid enamasti MEMS-seadmetes (mikroelektromehaanilised süsteemid) ja dielektrilise materjalina.
Ränivahvlite termiliseks oksüdeerimiseks on kaks peamist meetodit ja mõlemad nõuavad hapniku arenemist vahvli pinnal.
Seevastu CVD-rakendustes moodustatakse vahvli peale oksiidikiht.
Märg termooksiid
Märja termooksiidkile kasutatakse tavaliselt olukordades, kus on vaja paksemat ränidioksiidi katet.
Kuiv termooksiid
Võrreldes märja termooksiidiga tekitab kuiv termooksiid palju õhema ränidioksiidi kihi ja nõuab oluliselt pikemat protseduuri. Kuivad ränidioksiidikihid on nende piirangute tõttu vaid 1,000Å paksused.
|
Oksüdatsioonitehnika |
Märgoksüdatsioon või kuivoksüdatsioon |
|
Läbimõõt |
2″ / 3″ / 4″ / 6″ / 8″ / 12″ |
|
Oksiidi paksus |
100 Å ~ 15µm |
|
Tolerantsus |
+/- 5% |
|
Pind |
Ühepoolne oksüdatsioon (SSO) / kahepoolne oksüdatsioon (DSO) |
|

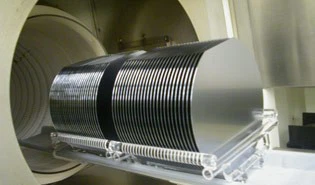

Ahi |
Horisontaalne toruahi |
|
Gaas |
Vesinik ja gaas hapnik |
|
Temperatuur |
900 kraadi ~ 1200 kraadi |
|
Murdumisnäitaja |
1.456 |
